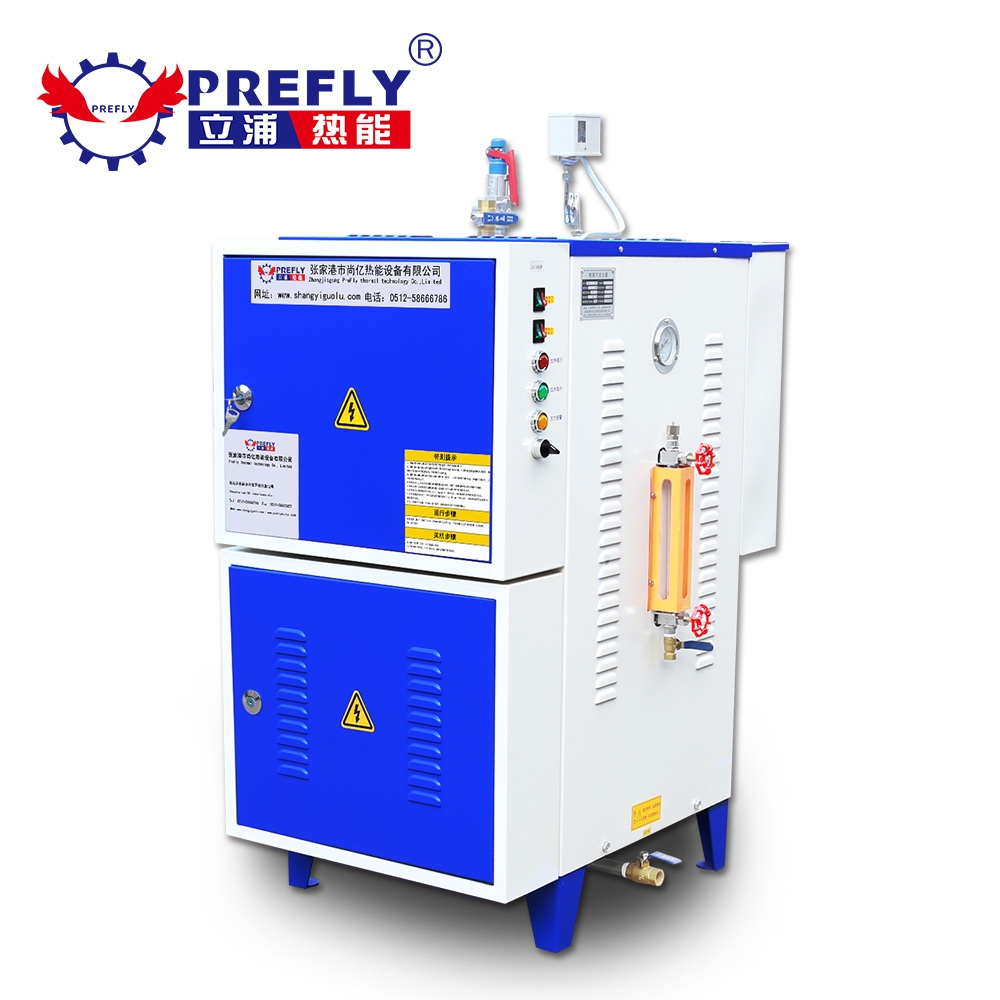

交联小型蒸汽发生器

简要描述:交联小型蒸汽发生器具有多重连锁安全保护功能。电器组件采用经CCC及CE认证的产品,保证产品质量及顾客利益。

  • 产品型号:LDR
  • 厂商性质:生产厂家
  • 更新时间:2021-08-02
  • 访  问  量:3274
详细介绍
1.交联小型蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是:通过一套自动控制装置,确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间;由压力继电器调定的高蒸汽压力随着蒸汽的不断输出,炉胆水位不断下降,当处于低水位(机械式)、中水位(电子式)时,水泵自动补水,到高水位时,水泵停止补水;与此同时,炉胆内电热管继续加热,*产生蒸汽,面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值,整个过程均可通过指示灯自动显示。



2.交联小型蒸汽发生器
主要部位功能简介:
(1)锅炉本体:是锅炉的受压元件,它所能承受的压力,详见出厂铭牌,电加热管位于本体的侧边。

(2)加热管:电加热管是锅炉的加热装置,它通过热能转换,把水在规定的时间内加热变为蒸汽,由于加热管的加热部分完全浸没在水中,所以热效率高。

(3)电控箱:电控箱位于锅炉正前面,是锅炉的心脏,它有如下功能:自动进水、自动加热、自动保护、低水位报警、超压保护、漏电保护功能。

(4)水泵:水泵是锅炉给水装置,它能在锅炉缺水或无水时自动补水,在水泵的后面有两只止回阀,主要是控制锅炉水回流,发生锅炉热水回流的主要原因是止回阀失灵,应及时更换止回阀,否则沸腾的水把水泵密封圈冲坏,造成水泵漏水。

(5)压力控制器:是一种压力信号,转换为电气开关信号机电转换装置,它的功能是在压力不同的情况下输出开关信号,厂方在出厂时已经把压力调整在适当的压力,用户不能随意调节压力控制器,如需调节需经厂方指导方可调节。

(6)水位电极:是锅炉水位控制的重要组成部分,它利用水和蒸汽的电导率不同来实现水位的自动控制,共有高中低三段水位。

(7)安全阀:是锅炉的安全保护装置,当锅炉开启后,由于种种原因到设定压力不停机,在超过压力时,安全阀即自动开启,排泄压力,使锅炉内压力降低,从而达到保护锅炉安全运行的目的。为防止安全阀的阀盘和阀座粘住,应定期拉动安全阀提升手柄,作排汽试验,每隔2~4周应升高气压一次作排汽试验,以校验安全阀的作用。

(8)排污阀:安装在锅炉底部,它能将锅炉中的污垢统统排除干净,在使用压力不超过0.1MPa排污。
